LC一体式推拉杆连接器V4

该升级款设计配备精密抓取推拉杆，便于在高密度面板中插拔,同时，我们可提供该款连接器的短推拉杆设计版本。两种款式均具备简易的 “按压-翻转” 极性转换功能 (无需工具)，可在安装现场进行极性转换且可避免光纤外露。

LC一体式推拉杆连接器V4

产品特点


改良后的结构更便于抓取，插拔简单
通过按压 - 翻转即可实现极性转换，无需工具
有多种颜色可供选择


光纤类型：SM（9/125），MM（50/125，62.5/125）
适用模式：SM，MM，APC
插入损耗：0.3dB或更低
回波损耗：UPC(55dB或更高) ,APC（65dB或更高）
参照标准：IEC-61754-20，IEC-61755-3-1和TIA-604-10A-2002 标准LC型

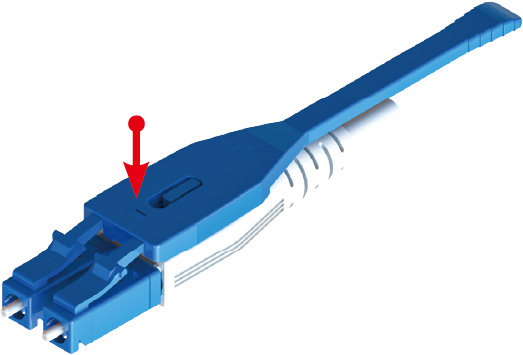

1用手指从背面按压解锁推拉杆

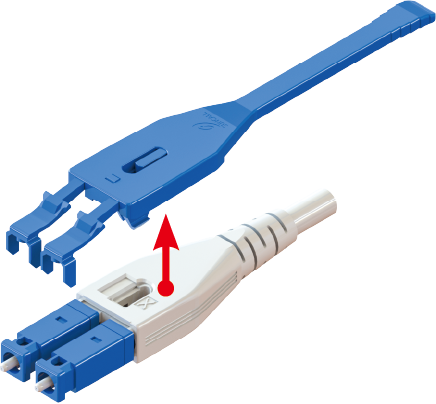

2将推拉杆从连接器中取出

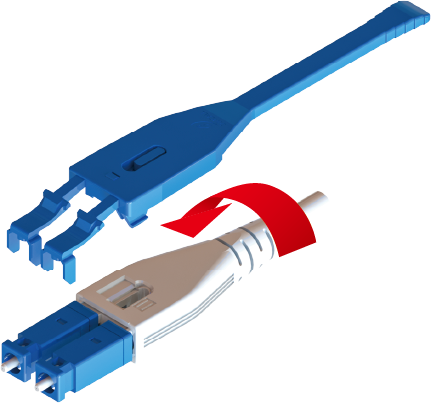

3将连接头向外旋转180度

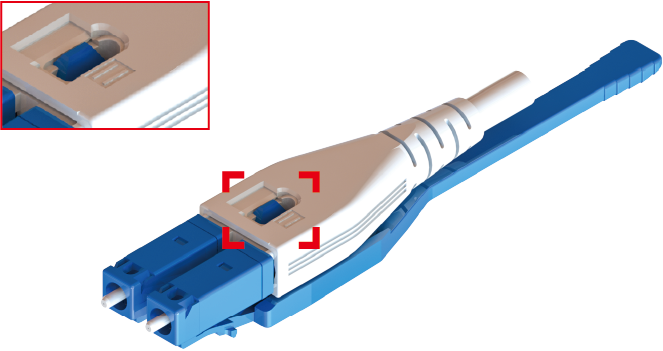

4重新装回推拉杆并锁定到位

在此选择产品规格

  • 01

    Sort

型号表

Body TypeModeBoot TypeProduct TypeCable SpecHousing ColorFerrule Type & IDConcentricityBoot ColorPull-Tab ColorDust Cap TypeShrink Tube Type
LCLC ConnectorSSingle
Mode		4PV4 Long
Push Pull		PPer Assy16Φ1.6mm Cable
(only 4PS short tab)		AQAquaF50125.0um050.5umWHWhiteAQAquaSSquare
Dust Cap		WWhite
(2.0mm Cable)


MMulti
Mode		4PSV4 Short
Push Pull		KKit20Φ2.0mm CableBGBeigeF55125.5um
(SM Standard)		101.0um
(Standard)

BGBeige

TWThin White
(3.0mm Cable)


AAPC



30Φ3.0mm Cable
(only 4P long tab)		BLBlueF60126.0um404.0um

BLBlue













GRGreen





GRGreen













HVHeather
Violet





HVHeather
Violet













LGLime
Green





LGLime
Green



  • LC 一体式尾套长推拉杆连接器V4 1.6&2.0mm

    2025.12.27

  • LC 一体式尾套长推拉杆连接器V4 2.0&3.0mm

    2025.12.27

文件下载诉求

您的信息仅用于资料发送和后续精准服务，我们将严格保密

取消
或添加销售微信获取

  • LC一体式推拉杆连接器V4

    2025.12.27
    pdf

文件下载诉求

您的信息仅用于资料发送和后续精准服务，我们将严格保密

取消
或添加销售微信获取

  • LC一体式推拉杆连接器V4 短拉杆1.6mm

    2025.12.27
    pdf

  • LC一体式推拉杆连接器V4 长推拉杆（康宁光纤G657B2光纤）

    2025.12.27
    pdf

  • LC一体式推拉杆连接器V4 长推拉杆2.0mm（G657A1)

    2025.12.27
    pdf

文件下载诉求

您的信息仅用于资料发送和后续精准服务，我们将严格保密

取消
或添加销售微信获取
