LC 单联连接器

LC 单联连接器采用简洁紧凑的小型化(SFF)设计,实现极致空间利用率。可适配 0.9mm、2.0mm 和 3.0mm 尾套规格,兼具高密度封装的灵活特性,是单模与多模应用场景的理想之选。提供标准两件式设计,也可选择一体式结构,提升耐用性

LC 单联连接器

产品特点


两种壳体类型可选:两件式或一体式
三种尾套长度:短款、中款、长款
多种颜色可选


光纤类型:SM(9/125),MM(50/125,62.5/125)
适用模式:SM,MM,APC
插入损耗:0.3dB或更低
回波损耗:UPC(55dB或更高) ,APC(65dB或更高)
参照标准:IEC61754-20、IEC-61755-3-2 和TIA-604-10A-2002 标准LC型
1正视图

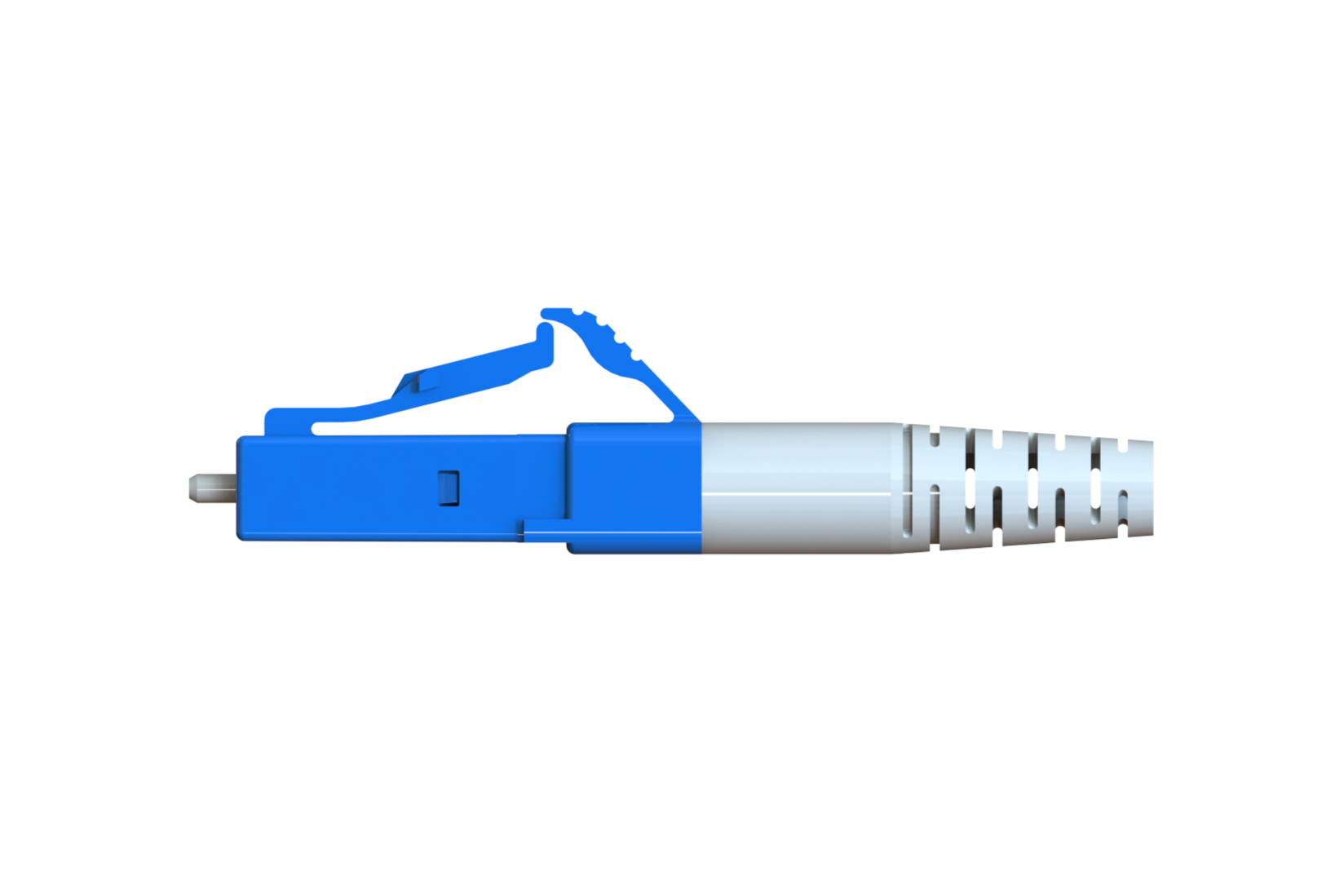

2侧视图

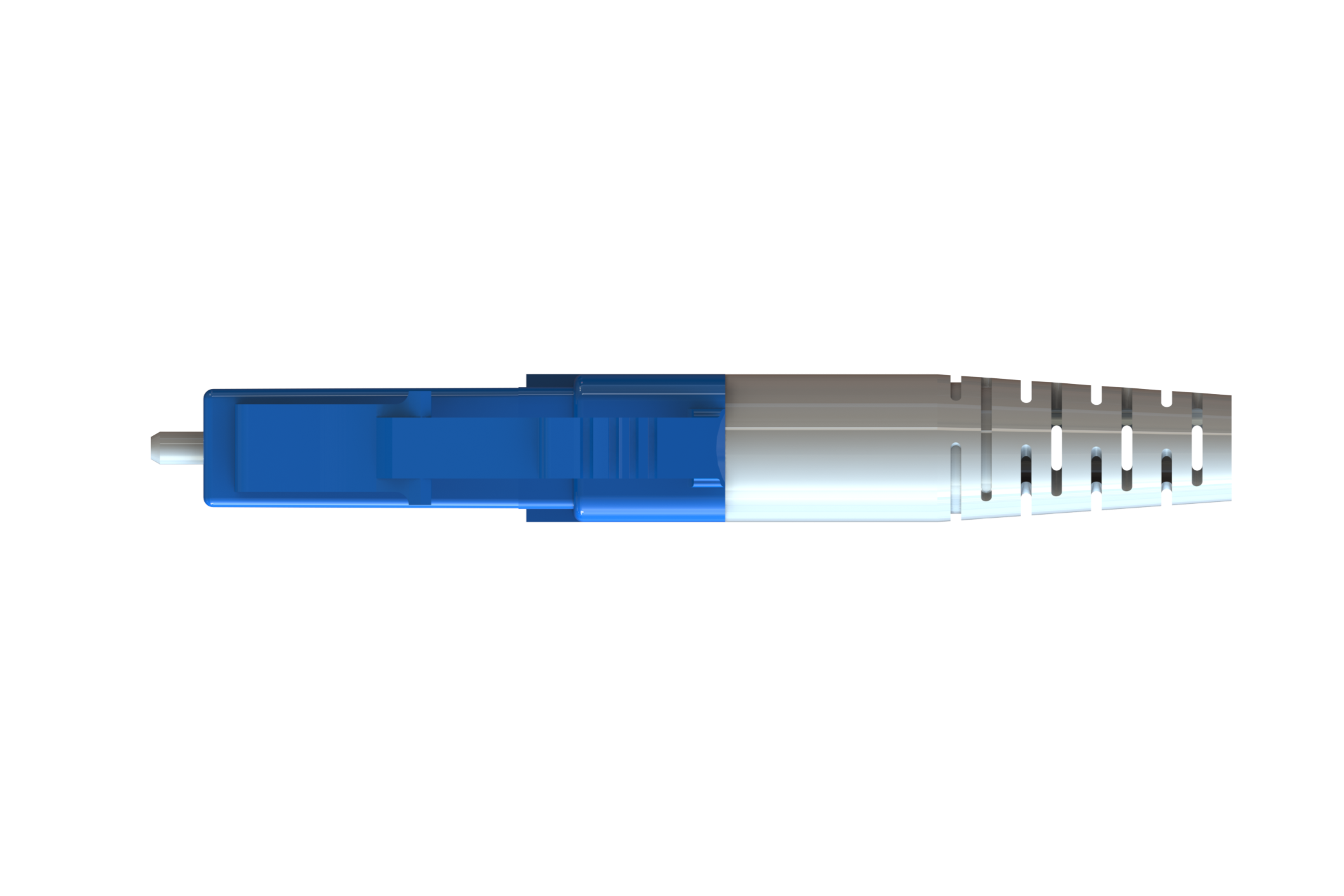

3俯视图
4装配图

在此选择产品规格

  • 01

    Sort

型号表

Body TypeModeProduct TypeCable SpecHousing ColorFerrule Type & IDConcentricityBoot TypeBoot ColorDust Cap TypeShrink Tube Type
LC2-Piece BodySSSM SimplexP Pre Assy09Φ 0.9mm CableAQAquaF50Flat 125.0um050.5umBABuffer Adapter Boot (0.9mm)AQSquare
Dust Cap
SSquare Dust CapNNo tube (0.9/ 3.0mm)
LUUnibodyMSMM Simplex

12Φ 1.2mm CableBGBeigeF55Flat 125.5um101.0um
(Standard)
LBLong Boot (1.2/2.0/3.0mm)BGBeige

YYellow (1.2 / 2.0mm)


ASAPC Simplex

20Φ 2.0mm CableBLBlueF60Flat 126.0um404.0umMBMiddle Boot (1.2/2.0/3.0mm)BLBlue

WWhite (1.2 / 2.0mm)




























30Φ 3.0mm CableGRGreen



SBShort Boot (all cable specs)GRGreen











HVHeather
Violet




HVHeather Violet
